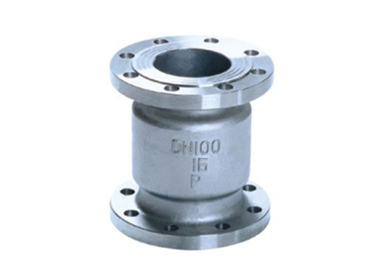

產品編號：H42W止回閥

不銹鋼立式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。

這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。

不銹鋼立式止回閥根據其結構和安裝方式可分：

1、不銹鋼立式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。 　　

2、閥瓣沿著閥體垂直中心線滑動的止回閥，消聲止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。消聲止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。 　　

3、閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較好。 　　

4、閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。 　　

不銹鋼立式止回閥作用原理和結構說明：　　

1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。 　　

2，閥體及閥瓣的密封面采用不銹鋼堆焊。 　　

3，本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。

產品特點：不銹鋼法蘭立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。

標準規范：

設計制造標準：

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

不銹鋼立式止回閥性能規范：

技術參數		壓力等級
		16	20	25	32	35	40	45	50	60	70
工作壓力（Mpa）		≤16	≤20	≤25	≤32	≤35	≤40	≤45	≤50	≤60	≤70
試驗壓力（M）	強度	24	30	37.5	48	52.5	60	67.5	75	90	105
密封		17.6	22	27.5	35.2	38.5	44	49.5	55	66	77
介質		水、油等
溫度		≤120℃

主要尺寸及重量：

公稱壓力 PN	公稱通徑 DN	主要連接尺寸									外形 尺寸
		L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
H42W-16P.R	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215

型號	公稱通徑DN	L	D	D1	D2	b	Z-φd
H42W-25P.R-40	15	85	95	65	45	16	4-φ14
	20	95	105	75	55	16	4-φ14
	25	100	115	85	65	16	4-φ14
	32	120	135	100	78	16	4-φ18
	40	130	145	110	88	18	4-φ18
	50	140	160	125	100	20	4-φ18
	65	160	180	145	120	22	8-φ18
	80	185	195	160	135	22	8-φ18
	100	210	230	190	160	24	8-φ23
	125	250	275	220	188	28	8-φ25
	150	300	300	250	218	30	8-φ25
	200	380	360	310	278	34	12-φ25

主要零部件材質:

零件 名稱	材質
	C	P	P3	P8	R	R3	R8	R1	R2
閥體	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	雙相 不銹鋼
閥蓋	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	雙相 不銹鋼
閥瓣	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	雙相 不銹鋼
搖桿	2Cr13	1Cr18 Ni9	304L	304	1Cr18Ni 12Mo2Ti	316L	316	1.4529	雙相 不銹鋼
適用 介質	水、氣、油 硝酸類 醋酸類 含有氯離子的介質
適用溫度	-29～425℃	-29～540℃
